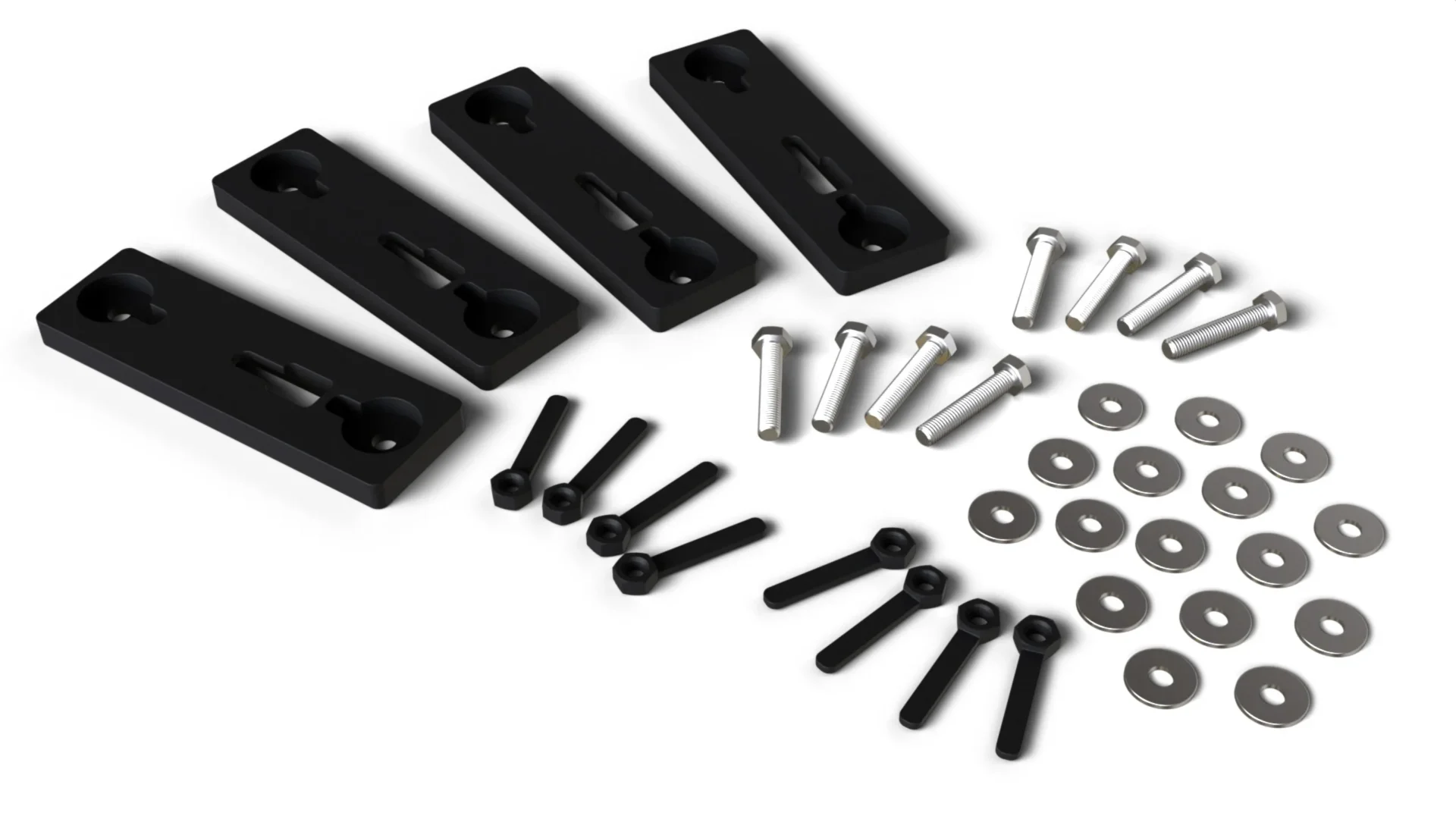

Tessera BAR 101 Drill – Verstärktes Montage-Kit für Tessera Bar+ bis 200 kg Traglast

Der BAR 101 Drill bietet eine besonders stabile und sichere Montage für das Tessera Bar+ System und stellt eine robuste Alternative zur klassischen T-Slot-Installation (ohne bohren) dar. Die tatsächliche Belastbarkeit hängt zusätzlich von den technischen Eigenschaften des jeweiligen Fahrzeugs ab, insbesondere von der Konstruktion und Stärke der oberen Ladebordwand, möglichen Kunststoffabdeckungen sowie der Fahrzeugstruktur.

Montagemöglichkeiten des BAR 101 Drill

1. Direkte Montage auf der oberen Ladebordwand des Fahrzeugs
Der BAR 101 Drill wird direkt auf der oberen Ladebordwand der Pick-up-Ladefläche montiert – ohne Tessera Laderaumabdeckung. Diese Variante eignet sich für Fahrzeuge mit stabiler Metall-Ladebordwand ohne Kunststoffauflagen.

Tragfähigkeit:
Dynamisch: 75 kg
Statisch: 150 kg

Wichtiger Hinweis:
Nicht geeignet für Fahrzeuge mit Kunststoffabdeckungen oder speziellen OEM-Konstruktionen der Ladebordwand (z. B. Ford 2023+ und VW 2023+), da Bohrungen die Fahrzeugstruktur beschädigen könnten.

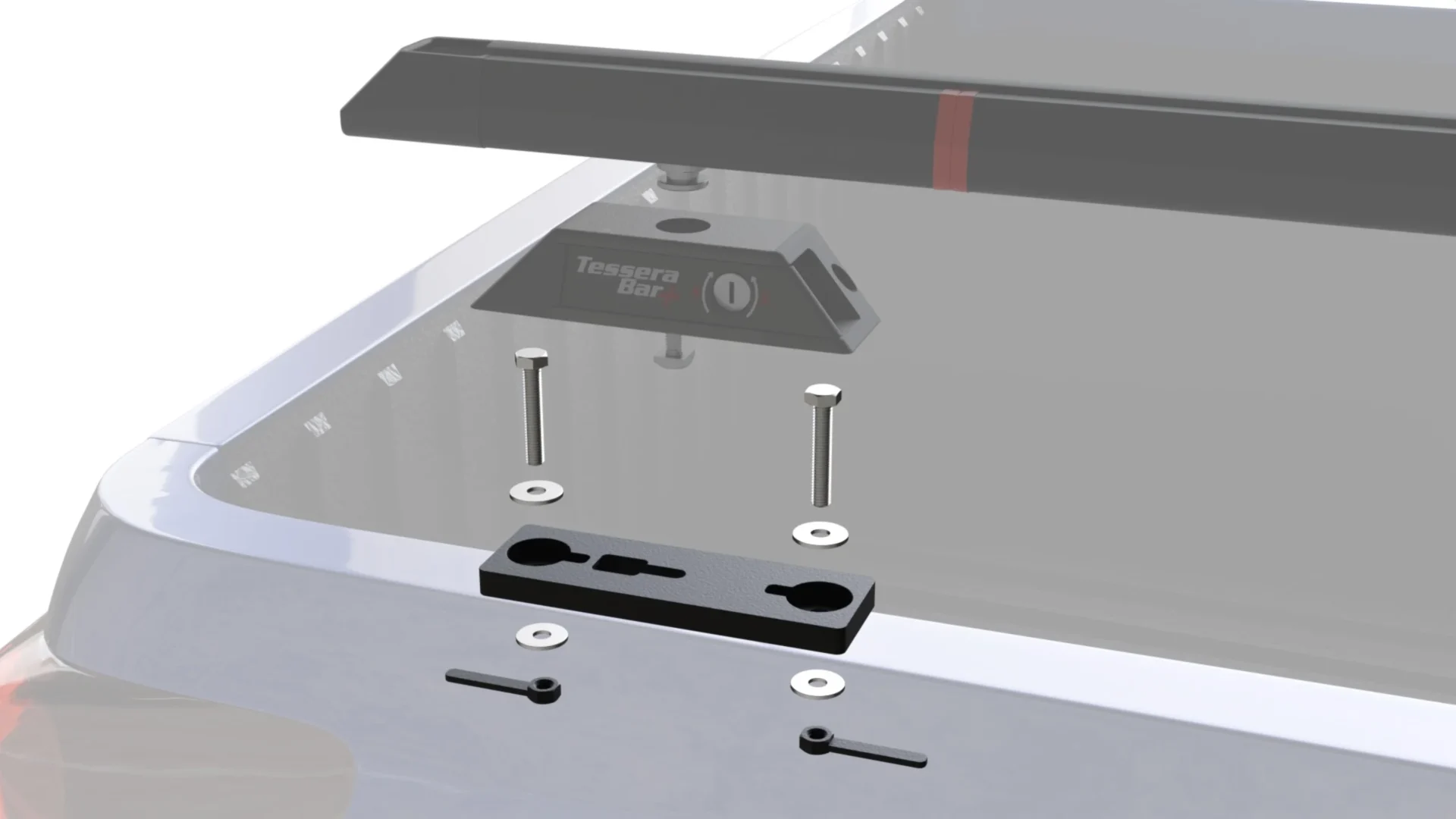

2. Montage ausschließlich auf den Seitenprofilen der Laderaumabdeckung
Der BAR 101 Drill wird nur auf den Aluminium-Seitenprofilen der Tessera Laderaumabdeckung montiert, ohne Bohrungen in die originale Fahrzeug-Ladebordwand. Die Befestigung erfolgt mittels Gegenplatten und Verschraubungen.

Tragfähigkeit:
Dynamisch: 75 kg
Statisch: 150 kg

Empfohlen für:
Diese Montageart eignet sich besonders für Fahrzeuge mit Kunststoffabdeckungen oder speziellen OEM-Ladeflächenkonstruktionen, wie z. B. Ford 2023+ und VW 2023+, da zusätzliche Bohrungen am Fahrzeug Schäden an der Originalstruktur verursachen könnten.

3. Kombinierte Montage durch Laderaumabdeckung-Seitenrofile und Fahrzeug-Ladebordwand
Der BAR 101 Drill wird gleichzeitig durch die Aluminium-Seitenprofile der Tessera Laderaumabdeckung sowie durch die obere Ladebordwand des Fahrzeugs befestigt.

Diese Variante bietet die höchste Stabilität und maximale statische Belastbarkeit.

Tragfähigkeit:
Dynamisch: 75 kg
Statisch: 200 kg

Empfohlen für:
Professionelle Anwendungen, schwere Dachlasten sowie maximale Stabilität im Offroad- und Arbeitsbereich.

Zusätzliche technische Hinweise

• Die dynamische Tragfähigkeit bleibt in allen Varianten bei 75 kg, da diese zusätzlich durch die Fahrzeugkonstruktion begrenzt wird.
• Die statische Tragfähigkeit erhöht sich bei der kombinierten Montage auf bis zu 200 kg.
• Die Kompatibilität des BAR 101 Drill ist fahrzeugabhängig und sollte vor der Montage geprüft werden.
• Bei Verwendung eines Rollbars auf Midsize-Doppelkabinen kann die Funktion der Tessera Bar+ Side Bars eingeschränkt sein, da beide Systeme denselben Montagebereich nutzen. In diesem Fall ist häufig nur die Nutzung als Querträger möglich.
